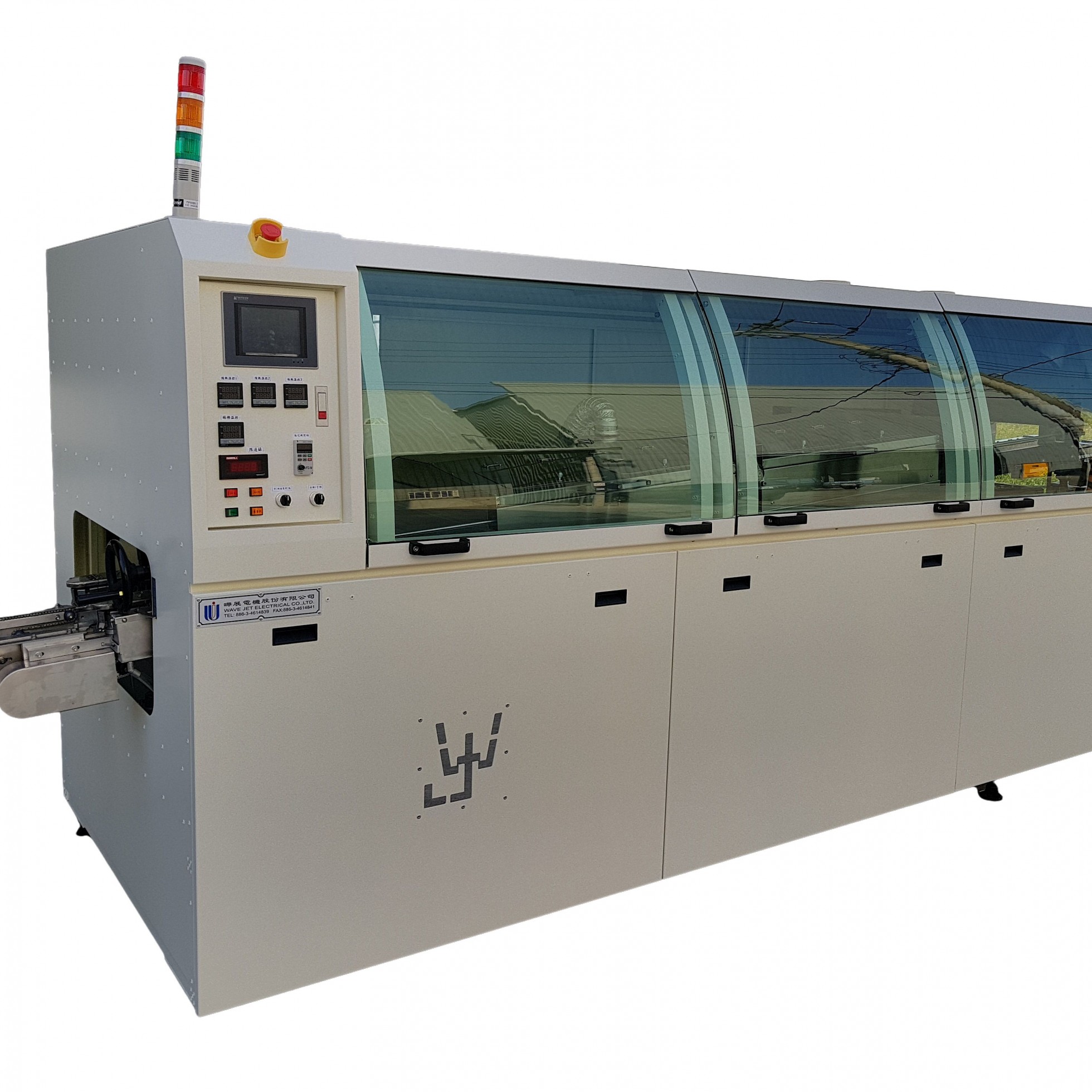

波峰焊錫機
波峰焊錫機
  • 對應無鉛波銲製程。
  • 熱風預熱器,溫度穩定、溫昇迅速,均溫良好,PCB預熱溫度△T小於5℃,對無鉛基板提供更完善預熱效果。
  • 特殊強化軌道一體成型,內襯不銹鋼條專業設計。
  • 針對無鉛製程高溫預熱雙重狀態負荷,軌道結構採受熱膨漲滑軌,不受支點定位致使彎曲變形。
  • 並於活動軌道側加鋪隔熱設計,配合軌道伸縮套模組,加強軌道直線度,更能延長軌道及爪片使用期限。
  • 錫槽材質採用耐高溫不銹鋼材,防止高溫作業常態下造成變化,錫波控制採用數位式變頻控制,穩定性高。
  • 改良式銲錫槽噴流口,可調式噴嘴,作用於PCB與脫錫點之間的微調,可避免銲錫點搭橋現象,增加PCB測試直通率。
  • 亂流波與穩流波之間距離小於45㎜ , △T2小於30℃。
  • 對應無鉛銲錫特性,強制冷卻系統可增益銲點更加完美。
  • 符合工業4.0 OPC UA協議等資訊交換平台

錫爐規格：
  • 總電源：3φ 220/380VAC 50/60Hz 26KW
  • 製造量： Max.3000PCS/8HRS(PC主機板,PC MAIN BOARO)
  • 輸送速度：0 – 2.2M/Minute
  • 焊接角度：3度~6度
  • 基板有效寬度：Min.50 mm– Max.310mm(可依需求訂製400型或以上)
  • 助焊劑容量：線內式噴霧機18L
  • 空壓需求量：5kg/cm2
  • 預熱電力：16KW 4槽式熱風預熱預熱，可更換為紅外線模組，亦有上預熱模組
  • 風速調整：變頻器控制風速錫槽電力：9KW(WD)/6KW(WS)
  • 溫控範圍：室溫 – 399℃
  • 錫槽容量：400KGS
  • 錫泵馬達：3φ 220VAC 1/4HP * 2
  • 噴流高度：0mm~14mm
  • 定時控制：數位化一週式定時控制器
  • 爪片自動清洗裝置
  • 標準配備錫槽同步升降機
  • 標準配備錫槽拖出保養系統
  • 標準配備輸送機安全扭力保護裝置
  • 標準配備基板同步輸出裝置
  • 標準配備基板同步輸出裝置
  • 標準配備基板自動輸入裝置
  • 標準配備錫爐機身尺寸：4100×1347×1750mm錫爐
  • 機身重量：約1500KGS
  • 可選配熱風補償模組 – 減少預熱至第一波間的掉溫問題
  • 可搭載工業4.0軟體模組
